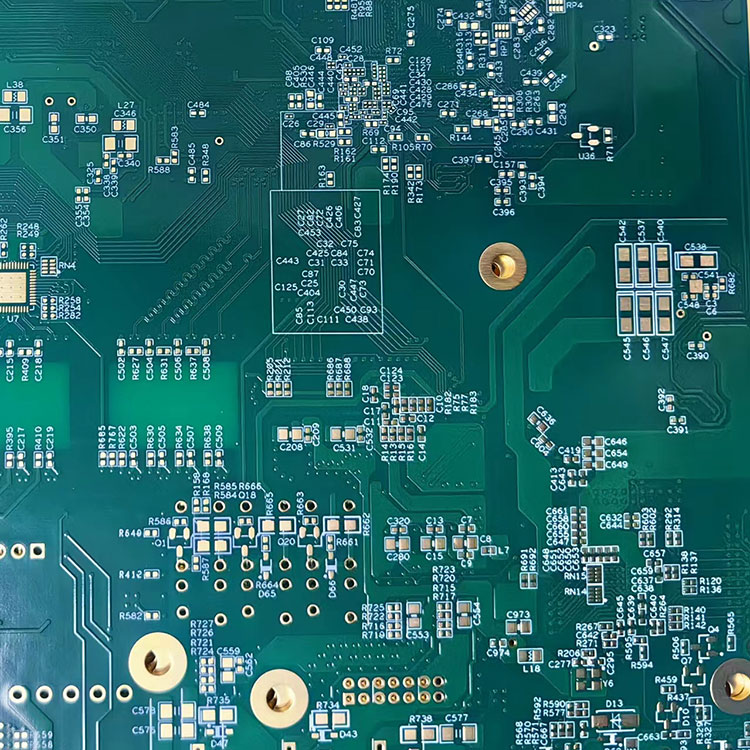

Πολυστρωματικό PCBΗ τεχνολογία έχει γίνει ακρογωνιαίος λίθος στα σύγχρονα ηλεκτρονικά, επιτρέποντας συμπαγή σχέδια, βελτιωμένη ακεραιότητα σήματος και βελτιωμένη απόδοση σε κλάδους όπως οι τηλεπικοινωνίες, η αυτοκινητοβιομηχανία και οι ιατρικές συσκευές. Αυτό το άρθρο διερευνά τον τρόπο λειτουργίας των πολυστρωματικών PCB, τα δομικά τους πλεονεκτήματα, τις βασικές προδιαγραφές και πώς οι επιχειρήσεις μπορούν να αντιμετωπίσουν κοινές προκλήσεις όπως το κόστος, η πολυπλοκότητα και η αξιοπιστία. Περιλαμβάνεται λεπτομερής ανάλυση των χαρακτηριστικών, πρακτικές οδηγίες επιλογής και συχνές ερωτήσεις για την υποστήριξη της τεκμηριωμένης λήψης αποφάσεων.
Το πολυστρωματικό PCB αναφέρεται σε μια πλακέτα τυπωμένου κυκλώματος που αποτελείται από τρία ή περισσότερα αγώγιμα στρώματα χαλκού που χωρίζονται από μονωτικά υλικά. Σε σύγκριση με PCB μονής ή διπλής στρώσης, οι πολυστρωματικοί σχεδιασμοί επιτρέπουν υψηλότερη πυκνότητα κυκλώματος, μειωμένες ηλεκτρομαγνητικές παρεμβολές και πιο αποτελεσματική δρομολόγηση.
Με την ταχεία εξέλιξη των ηλεκτρονικών προϊόντων όπως τα smartphone, τα βιομηχανικά συστήματα ελέγχου και ο εξοπλισμός επικοινωνίας υψηλής ταχύτητας, η ζήτηση για συμπαγείς πλακέτες κυκλωμάτων υψηλής απόδοσης συνεχίζει να αυξάνεται. Τα πολυστρωματικά PCB πληρούν αυτές τις απαιτήσεις ενσωματώνοντας πολλαπλά στρώματα σε μια ενιαία, ενοποιημένη δομή.
Για εταιρείες που αναζητούν αξιόπιστη κατασκευή και σταθερή απόδοση, οι λύσεις που παρέχονται από τη Hayner επικεντρώνονται στη μηχανική ακριβείας και στον αυστηρό έλεγχο ποιότητας για τη διασφάλιση σταθερής ηλεκτρικής απόδοσης.
Η θεμελιώδης δομή ενός πολυστρωματικού PCB αποτελείται από εναλλασσόμενα στρώματα αγώγιμου χαλκού και μονωτικά υποστρώματα. Αυτά τα στρώματα ελασματοποιούνται μαζί υπό υψηλή πίεση και θερμοκρασία για να σχηματίσουν μια συμπαγή σανίδα.
Οι ηλεκτρικές συνδέσεις μεταξύ των στρωμάτων επιτυγχάνονται με τη χρήση διόδων, συμπεριλαμβανομένων των διόδων διαμπερούς οπής, των τυφλών διόδων και των θαμμένων διόδων. Αυτές οι διασυνδέσεις επιτρέπουν στα σήματα να ταξιδεύουν κατακόρυφα στα επίπεδα, επιτρέποντας σύνθετα σχέδια κυκλωμάτων χωρίς αύξηση του μεγέθους της πλακέτας.
Τα πολυστρωματικά PCB προσφέρουν πολλά τεχνικά και λειτουργικά πλεονεκτήματα που αντιμετωπίζουν άμεσα κοινές ανησυχίες των πελατών, όπως περιορισμούς χώρου, ποιότητα σήματος και αξιοπιστία του συστήματος.
Αυτά τα πλεονεκτήματα καθιστούν τα πολυστρωματικά PCB απαραίτητα για εφαρμογές υψηλής συχνότητας και υψηλής ταχύτητας όπου η συνέπεια της απόδοσης είναι κρίσιμη.
| Παράμετρος | Περιγραφή |
|---|---|
| Καταμέτρηση επιπέδων | Συνήθως κυμαίνεται από 4 έως 20+ επίπεδα ανάλογα με την πολυπλοκότητα |
| Υλικό | FR4, High TG, Rogers ή άλλα εξειδικευμένα υποστρώματα |
| Πάχος σανίδας | Στάνταρ εύρος 0,4mm έως 3,2mm |
| Πάχος χαλκού | 0,5 ουγκιές έως 3 ουγκιές |
| Μέσω τύπων | Μέσα από τρύπα, τυφλή, θαμμένη αυλάκια |
| Φινίρισμα επιφάνειας | HASL, ENIG, OSP, Immersion Silver |
| Έλεγχος σύνθετης αντίστασης | Κρίσιμο για μετάδοση σήματος υψηλής ταχύτητας |
Η κατανόηση αυτών των παραμέτρων είναι απαραίτητη κατά την αξιολόγηση των προμηθευτών ή τον καθορισμό απαιτήσεων για ένα έργο.
Τα πολυστρωματικά PCB χρησιμοποιούνται ευρέως σε βιομηχανίες που απαιτούν ακρίβεια, ανθεκτικότητα και υψηλή απόδοση.
Η ευελιξία των πολυστρωματικών PCB επιτρέπει στους μηχανικούς να σχεδιάζουν προηγμένα συστήματα διατηρώντας παράλληλα την αξιοπιστία και την αποτελεσματικότητα.
Παρά τα πλεονεκτήματά τους, τα πολυστρωματικά PCB παρουσιάζουν πολλές προκλήσεις που συχνά αντιμετωπίζουν οι πελάτες κατά την προμήθεια και την υλοποίηση.
Οι λύσεις περιλαμβάνουν τη βελτιστοποίηση του αριθμού στρώσεων, την επιλογή των κατάλληλων υλικών και τη συνεργασία με έμπειρους κατασκευαστές όπως η Hayner για τη διασφάλιση αποτελεσματικής παραγωγής και διασφάλισης ποιότητας.
Η επιλογή του κατάλληλου πολυστρωματικού PCB περιλαμβάνει την αξιολόγηση των τεχνικών απαιτήσεων, των σεναρίων εφαρμογής και των δυνατοτήτων του προμηθευτή.
Μια διαδικασία στρατηγικής επιλογής μειώνει τους κινδύνους και διασφαλίζει τη βέλτιστη απόδοση στην τελική εφαρμογή.
Για αναλυτικές προδιαγραφές προϊόντων, επισκεφθείτε:Σελίδα προϊόντος πολυστρωματικού PCB
Ε1: Ποιος είναι ο ελάχιστος αριθμός στρώσεων σε ένα πολυστρωματικό PCB;
Ένα πολυστρωματικό PCB ξεκινά συνήθως από 4 στρώσεις, καθώς οι πλακέτες 3 επιπέδων χρησιμοποιούνται σπάνια λόγω δομικής ανισορροπίας.
Ε2: Γιατί τα πολυστρωματικά PCB είναι πιο ακριβά;
Το κόστος είναι υψηλότερο λόγω πολύπλοκων διαδικασιών πλαστικοποίησης, ακριβών απαιτήσεων ευθυγράμμισης και πρόσθετων υλικών.
Ε3: Πώς βελτιώνει την απόδοση του σήματος το πολυστρωματικό PCB;
Με την ενσωμάτωση ειδικών επιπέδων γείωσης και ισχύος, τα πολυστρωματικά PCB μειώνουν τις παρεμβολές και διατηρούν σταθερή μετάδοση σήματος.
Ε4: Είναι τα πολυστρωματικά PCB κατάλληλα για εφαρμογές υψηλής συχνότητας;
Ναι, ειδικά όταν χρησιμοποιείτε εξειδικευμένα υλικά και σχεδιασμό ελεγχόμενης αντίστασης.
Η τεχνολογία πολυστρωματικών PCB διαδραματίζει κρίσιμο ρόλο στην παροχή σύγχρονων ηλεκτρονικών καινοτομιών. Η ικανότητά του να υποστηρίζει πολύπλοκα κυκλώματα, να βελτιώνει την ακεραιότητα του σήματος και να μειώνει το συνολικό μέγεθος του συστήματος το καθιστά απαραίτητη λύση για προηγμένες εφαρμογές.
Κατανοώντας τον δομικό σχεδιασμό, τις τεχνικές παραμέτρους και τις στρατηγικές επιλογής, οι επιχειρήσεις μπορούν να αντιμετωπίσουν αποτελεσματικά κοινές προκλήσεις και να επιτύχουν αξιόπιστη απόδοση.
Χάινερπαρέχει υψηλής ποιότητας πολυστρωματικές λύσεις PCB προσαρμοσμένες στις διαφορετικές ανάγκες της βιομηχανίας, συνδυάζοντας προηγμένες κατασκευαστικές δυνατότητες με αυστηρά πρότυπα ποιοτικού ελέγχου.
Για προσαρμοσμένες λύσεις και επαγγελματική υποστήριξη,επικοινωνήστε μαζί μαςσήμερα για να συζητήσετε τις απαιτήσεις του έργου σας και να ανακαλύψετε πώς η τεχνολογία πολυστρωματικών PCB μπορεί να βελτιώσει τα προϊόντα σας.
